デンドロメーター
DENDROMETER
DRO Dendrometer
Ecomatik
テラテックで扱っている測定器に
植物体の肥大成長を測定する
デンドロメーターがある。
Ecomatik Dendrometer
変位センサー型デンドロメーター
Ecomatik Umweltmess-und
Datentechnik GmbH
Dachau/Germany
エコマティーク社製のデンドロメータの
最新情報を解説すると
植物体への取り付け方により
各型式を選択できる。
大別すると5型式だが
DR Raius Dendrometer 半径デンドロメーター
DD Diameter Dendrometer 直径デンドロメーター
DC Circumference Dendrometer 幹周デンドロメーター
DF Fruit Dendrometer 果実野菜デンドロメーター
DV Virtical Dendrometer 垂直デンドロメーター
![DRCut[1]](http://livedoor.blogimg.jp/mi248/imgs/4/b/4bebc36c.jpg)

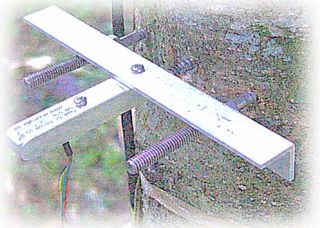

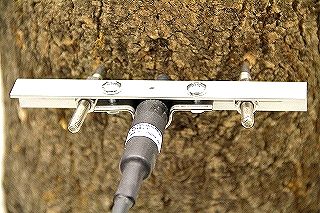

DR Radius Dendrometer
半径デンドロメータ
T大学演習林
山梨県山中湖
DRは
DR Radius Dendrometer
半径デンドロメータ
T大学演習林
山梨県山中湖
DRは
DRとDRW（ 防水型デンドロメーター）に分かれ
DDは
さらにDDS(小径木枝専用直径デンドロメーター）
およびDDL（大径木用直径デンドロメーター）
DCはDC-１ およびDC-２（摩擦改良型）、DC3に分かれる。
DRW
Waterproof Radius Dendrometer
防水型半径デンドロメーター
土中や水中及び積雪下で使用できる
DRO (根系デンドロメーター）は
根系や水草用の全く新しい製品である。

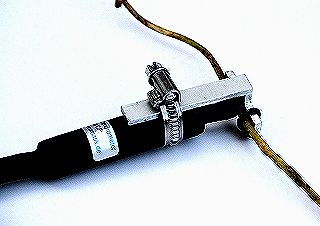

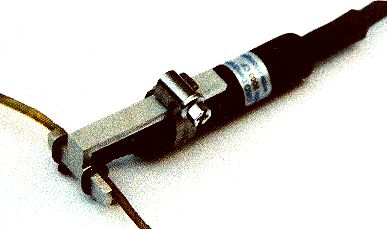

DRO
Root Dendrometer
防水型根系デンドロメーター
D=0~20 mm
器具は防水構造であり
地中・水中で使用できる。
水草つる性樹木育成研究に。
センサーは金属クランプで保護され
センサーロッドは柔らかいゴムで
上部土壌の過剰な圧力から保護されている。
■ グラフ

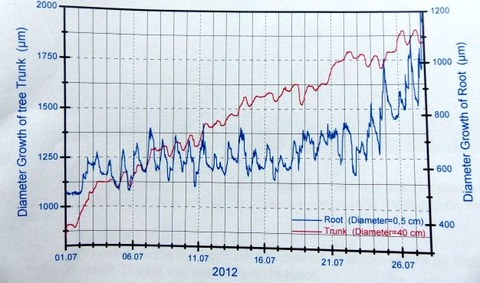

DC1及びDROで記録したミュンヘン工科大学
Kranz bergen Forstにある
Norway Spruce（ ドイツトウヒ）の
生長グラフ
（Ecomatik GmbH提供）
■ DRO 仕 様
名 称：根系デンドロメーター DRO 型
適合根サイズ: 直径 0～20 mm
センサー動作範囲: 11 mm
解像度:センサー自体の解像度は無限であるが
読み取り値の解像度は接続された
データロガーにより決定される。
すなわち
CR1000:1.5 μm DL2e:2.7μm DT85:0.1μm
Dendrometer Logger: 2.6 μm
精度： 接続されたデータロガーに依存する。
すなわち
CR1000: ±0.12% DL2e: ±0.2%
DT85：±0.35% Dendrometer Logger: ±1%
センサーの温度補償:全動作範囲で<0.2μm
直線性（リニアリティー）： <1%
使用環境：土中・水中・積雪下で：温度-30℃～+40℃
相対湿度：0-100％
センサー重量： 30 g(ケーブルを除く)
材質：ステンレススチール及びアルミニウム
ケーブル長さ: 標準5 m(最大100 m延長可能）
DDS
Diameter Dendrometer for small Stem
小径木用直径デンドロメーター
DDSは農作物や直径5cm以下の
小径木や枝用に設計されており
特許の架装方式により非常に
小さな植物でも安定した測定が
可能である。
利点：
●小径木や農作物に適合
●植物体はデンドロメータの重量を支える必要がない。
●直径の変化を測定する。
●植物体を傷つけない。
●対象物にかかる負荷は最小。
●風雪や小枝、小果実の落下に対して安定している。
●植物体のサイズにより注文可。
限界： 5cm以上の直径には向かない。（DD-L型を参照下さい。）
◆仕様
名称： 直径デンドロメーター 小型（DD-S)
適合植物サイズ：直径 0-5cm (特注で延長可）
センサー作動範囲： 11mm
精度： ±0.12 ～±1% (使用するデータロガーに依存する）
解像度： ±0.1～±2.6μm (使用するデータロガーに依存する）
直線性： 1 %
センサーの熱膨張係数： <0.1μm/K
操作条件： 空気温度 －30～80℃
空気湿度 0～100％
DDLDiameter Dendrometer for large stem
大径木用直径デンドロメーター
センサーは特許の連結方式で植物に架装され
測定点において過剰な圧力を加えることなく
安定している。 適合直径 3－30cm
利点
■直径3－30cmに適合。
■直径の変化を測定。
■植物体を傷つけない。
■対象への負荷が最小。
■小枝や小果実の落下や風・積雪に対して安定している。
■植物の大きさによる注文可。
限界
■30 cm以上の直径に は適合しない。
構成内容：
■ 2mケーブル付
■ 固定具及び設置工具（レンチ）
オプション
■ケーブル延長（メートル単位でご指定下さい。）
■必要であれば異なる枠サイズも承ります。
■データロガー
◆仕様
名称： 直径デンドロメーター 大型（DD-L)
適合植物サイズ：直径 3～20cm (特注で延長可）
センサー作動範囲： 11mm
精度： ±0.12,～±1% (使用するデータロガーに依存する）
解像度： ±0.1～±2.6μm (使用するデータロガーに依存する）
直線性： 1%
センサーの熱膨張係数： <0.1μm/K
操作条件： 空気温度 －30～80℃
空気湿度 0～100％
DC１
Circumference Dendrometer 1
幹周デンドロメーター
幹周デンドロメーターは植物体の幹周変化を
測定する器具の簡易型です。
センサーは熱膨張係数の非常に低いワイヤーで
植物体に取り付けられています。
（ワイヤーケーブルに取り付けられた）スライドリングは
ワイヤーケーブルと樹皮の間の摩擦を減らしており、
ワイヤーケーブルが樹木にかける圧力も減らしています。
利点
■ 直径5-30 cmに適合。
■ 植物体を傷つけない。
■ 取り付け簡単
■ 風雪や小枝、小果実の落下に
対して安定している。
■ 読み取り値は幹周の変化に直接対応。
限界
■ワイヤーケーブルへの緊張力は
接戦方向にかかるため樹木の大きさに
影響を受けます。樹木が小さいほど
圧力は大きくなります。
このようにして直径の異なる樹木の
測定値は比較することができません。
その場合幹周デンドロメーター2（DC2）を
おすすめします。
構成内容
■ 2 mケーブルと 1 mワイヤーケーブル
オプション（注文情報）
■ケーブル延長（メートル単位で御指定下さい）
■ワイヤーケーブル延長（メートル単位で御指定下さい）
■データロガー
◆仕様
名称： 幹周デンドロメーター 大型（DC1)
適合植物サイズ：直径 3-20cm
センサー作動範囲： 11 mm
精度： ±0.12～±1% (使用するデータロガーに依存する）
解像度： ±0.1～±2.6μm (使用するデータロガーに依存する）
直線性： 1%
センサーの熱膨張係数： <0.1μm/K
ワイヤーケーブルの熱膨張係数： <10-6/K
空気湿度 0～100％
DC-２
Circumference Dendrometer 2
幹周デンドロメーター２
DC2はDC1の改良版です。
緊張力は接線方向でなく
半径方向にかかります。
ワイヤーケーブルの
樹木に対する圧力は
樹木サイズと関係ありません。
センサーは熱膨張係数の
非常に低いワイヤーケーブルに
繋がれています。 スライドリング
（樹脂輪）はワイヤーケーブルと
樹皮の間の摩擦を減らしており、
樹木への圧力も減らしています。
利点
■ 樹木サイズ5cm以上に適合。
■ ワイヤーケーブルへの圧力は樹木サイズと無関係。
■ 自動テンション調整、非常に大きな樹木でも精密計測が可能。
■ 植物体を傷つけない。
■ 小枝や小果実の落下や風・積雪に対して安定している。
■ 設置簡単。
■ 統合ターンバックルで調整が簡単。
限界
■データを変換する必要がある（エクセルが使えます）
■樹木断面はほぼ円形に限る。
構成内容 2 mケーブルと1 mワイヤーケーブル
別売品（注文情報）
■ ケーブル延長（メートル単位で御指定下さい）
■ ワイヤーケーブルの延長（メートル単位で御指定下さい）
■ データ変換用の無料エクセルプログラム
■ データロガー
◆仕様
名称： 幹周デンドロメーター 2（DC2）
適合植物サイズ： 直径>5 cm
センサー動作範囲： 15 mm
計測可能直径： 特殊な設計により、実際の計測範囲は
樹木の大きさにより変わります。
樹木直径（cm） 測定範囲（mm）
10 10
40 7
100 5
精度： ±0.12 ～±1 %（使用するデータロガーによる）
解像度： ±3.3~±6.0 μｍ（使用するデータロガーによる）
直線性： 2%
センサーの熱膨張係数： <0.1μm/K
ワイヤーケーブルの熱膨張係数： <1.4x10-6/K
ワイヤーケーブルの熱膨張係数： <1.4x10-6/K
使用環境： 空気温度 -30～40℃
空気湿度 0-100
D
C3
Circumference Dendrometer 3
幹周デンドロメーター3
DC3はDC2と構造は同じですが
測定範囲がDC2より拡大されています。
このことは成長の早い樹木の計測に
向いています。
◆仕様
名称： 幹周デンドロメーター 3（DC3）
適合植物サイズ： 直径>5 cm
センサー動作範囲： 25 mm
計測可能直径： 樹木直径（cm） 測定範囲（mm）
10 23
40 17
100 12
解像度： ±3.3~±6.0 μｍ（使用するデータロガーによる）
直線性： 0.7%
精度、センサーの熱膨張係数及び使用環境はDC2と同じ。
DF
Fruit Dendrometer
果実・野菜デンドロメーター
果実・野菜デンドロメーターは
円形の測定対象物向けの
特殊版です。測定フレームの果実は
肥大生長に影響することなく
しっかりと固定されています。
送呈枠は対象物の重量を受け止めています。
利点
■直径0~11cmに適合します。（他のサイズも特注可）
■果実にはデンドロメーターの重みがかからない。
■直径の変化を測定します。
■果実を傷つけない。
■風雪及び小枝や小果実の落下二体sて安定している。
限界
■非常に柔らかい果実、野菜（トマト）には適さない。＊
＊TERRA-TECHにご相談下さい。
（イチゴ・ブルーベリーのような果肉の柔らかい果実も測定可能）
円形の測定対象物向けの
特殊版です。測定フレームの果実は
肥大生長に影響することなく
しっかりと固定されています。
送呈枠は対象物の重量を受け止めています。
利点
■直径0~11cmに適合します。（他のサイズも特注可）
■果実にはデンドロメーターの重みがかからない。
■直径の変化を測定します。
■果実を傷つけない。
■風雪及び小枝や小果実の落下二体sて安定している。
限界
■非常に柔らかい果実、野菜（トマト）には適さない。＊
＊TERRA-TECHにご相談下さい。
（イチゴ・ブルーベリーのような果肉の柔らかい果実も測定可能）
構成内容：
■ 標準 2m ケーブル
■ 固定具および据え付け工具（レンチ)付
別売品/注文情報
■ ケーブル延長（メートル単位で御指定下さい。）
■ 標準 2m ケーブル
■ 固定具および据え付け工具（レンチ)付
別売品/注文情報
■ ケーブル延長（メートル単位で御指定下さい。）
■ もし必要なら異なるフレームサイズも可能
■ データロガー
◆仕様
名称：
名称：
適合植物サイズ： 直径0～11cm（希望により短縮可）
センサー動作範囲； 15 mm
精 度： ±0.12 ~ ±1% (使用するデータロガーによる）
解像度： ±2 ~ ±3.6 μm (使用するデータロガーによる）
直線性： 2%
センサーの熱膨張係数： <0.1 μm/K
操作条件： 空気温度： -30 ～ 80℃ 空気湿度：0～100
DV
Vertical Dendrometer
垂直デンドロメーター
D>8cm
垂直デンドロメーターは樹木の
垂直方向の変化（肥大成長にあらず）を
決定するために開発された。
樹木は水収支や風向、風による曲げにより
長さが変わり、垂直方向の変化は
水収支や機械的ストレス、樹木の安定性、
成長方向の評価に役立ちます。
異なった原因を追及するためには
垂直デンドロメータを3方向(120°ピッチ）に取り付け
並行測定する必要があリます。
利点
■ 直径8cm 以上の大きな樹木に適合します。
■ 風や雪、落枝・落果に対して安定しています。
限界
■ 幹がドリルで傷つく（樹脂でダメージは最小化されます）
構成内容
■ 標準 2m ケーブル
別売品/注文情報
■ ケーブル延長（メートル単位で御指定下さい）
■ 据え付け工具（樹脂・手動ドリル）
■ データロガー
◆仕様
名称：
名称：
適合植物サイズ： >8cm
センサー動作範囲； 11 mm
精 度： ±0.12 ~ ±1% (使用するデータロガーによる）
解像度： ±2 ~ ±2.6 μm (使用するデータロガーによる）
直線性： 1 %
センサーの熱膨張係数： <0.1 μm/K
操作条件： 空気温度： -30 ～ 80℃ 空気湿度：0～100
DL-15
Dendrometer Logger
DL15は電池駆動防水型４チャンネルデータロガーです。
内蔵電池だけで1年以上駆動します。
長期間お樹木生長モニタリングに適します。
ECOMATIK社のデンドロメーターには
ほとんどのポピュラーなデータロガー
（一例 Campbell, Delta-T、DT80）が
使えます。
デンドロメーターとデータロガーの
接続についてはお問い合わせ下さい。
◆仕様
名称 デンドロメーター データロガー（DL-15）
メモリー 64KB(43,000読取値）
もし4台のデンドロメーターをつなぎ、
30分毎に収録した場合,メモリーは
43,000/48/5=179 日
5( 4 デンドロメーター＋電池電圧）
データを保存できます。
解像度 DD-L, DD-S , DC1, DR, DV
デンドロメーターに対して 2.6 μm
ＤＣ２、ＤＦ デンドロメーターには 3.6 μm
ＤＣ３デンドロメーターには 6 μm
精度 ± 1％
温度の影響は補償されています。
インターフェース PC と USBでつながります。
チャンネル 4 デンドロメーター4台まで接続できます。
記録間隔 1秒から18時間まで
電源部 CR－2032 3Vリチウム電池1個
記録間隔が1 分以上であれば
新品電池で1年以上使えます。
環境： 野外条件向き
温度 記録 ‐20～70℃
アップロード設定/ データダウンロード ０～50℃
湿度 0～95％
使えます。
デンドロメーターとデータロガーの
接続についてはお問い合わせ下さい。
◆仕様
名称 デンドロメーター データロガー（DL-15）
メモリー 64KB(43,000読取値）
もし4台のデンドロメーターをつなぎ、
30分毎に収録した場合,メモリーは
43,000/48/5=179 日
5( 4 デンドロメーター＋電池電圧）
データを保存できます。
解像度 DD-L, DD-S , DC1, DR, DV
デンドロメーターに対して 2.6 μm
ＤＣ２、ＤＦ デンドロメーターには 3.6 μm
ＤＣ３デンドロメーターには 6 μm
精度 ± 1％
温度の影響は補償されています。
インターフェース PC と USBでつながります。
チャンネル 4 デンドロメーター4台まで接続できます。
記録間隔 1秒から18時間まで
電源部 CR－2032 3Vリチウム電池1個
記録間隔が1 分以上であれば
新品電池で1年以上使えます。
環境： 野外条件向き
温度 記録 ‐20～70℃
アップロード設定/ データダウンロード ０～50℃
湿度 0～95％
お問い合せは
TERRA-TECH
TEL:042-662-4122
FAX:：042-662-4120
Email:infoATMARK ttij.com
